Установка водонагревателя своими руками – полное руководство с пошаговыми фото

Если вам необходимо произвести установку водонагревателя своими руками, но вы не знаете, как правильно это сделать, читайте наши рекомендации и пошаговое руководство к действию.

Как говорится, без воды и не туды, и не сюды – и тем более, без горячей. Весь быт современного человека неотъемлемо связан с горячей водой – вымыть посуду, омыть свое бренное тело, постирать вещи, в общем, много процессов и технологий в нашем домашнем хозяйстве нуждаются в применении горячей воды.

Для подогрева холодной воды было создано множество устройств и приспособлений, начиная со сложных высокотехнологичных теплообменников и заканчивая простыми накопительными или проточными водонагревателями, все они довольно широко используются в нашем быту. Каждый из них предназначен для какой-то определенной цели – одни способны подогревать огромные объемы жидкости, другие предназначены для небольших количеств воды, но, так или иначе, все они служат одной цели – снабдить человека горячей водой.

Читайте нашу статью о том, как выбрать водонагреватель.

Наиболее широкое распространение в нашем быту получили так называемые накопительные водонагреватели. Они способны подогреть от 10 до 150 и больше литров воды – именно этот тип нагревателей как нельзя лучше подходит для использования их в наших малогабаритных квартирах. Примечательным в них является то, что компактно размещаясь на стене ванной комнаты или кухни, они практически не занимают полезного пространства помещения, а установка водонагревателя своими руками сравнительно проста и доступна для людей, мало-мальски владеющих инструментом.

Установка накопительного водонагревателя своими руками

Если разобраться в установке накопительного водонагревателя подробнее и разбить весь процесс на определенные этапы так, чтобы стало понятно даже младенцу, то вся эта нехитрая технология состоит из отдельных этапов. Опишем каждый из них подробно.

Как закрепить водонагреватель на стене

Никто не захочет, чтобы в один прекрасный момент агрегат весом более центнера свалился со стены. Последствия такого падения могут быть катастрофическими –  минимум это потоп и безнадежно испорченные вещи, а максимум травмы и увечия или даже чья-то жизнь. Именно поэтому к закреплению водонагревательного бака на стене нужно подойти со всей ответственностью. Бак должен быть обязательно закреплен на все предназначенные производителем элементы крепления.

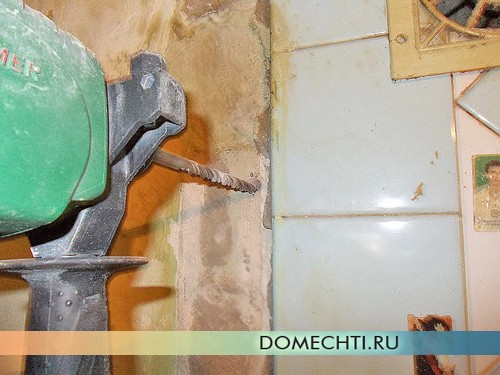

Места установки крепежей (как правило, это анкерные болты или мощные крюки) размечаются в строго горизонтальном и вертикальном уровнях. Используя рулетку и реечный уровень, намечаются места будущих отверстий, после чего в отмеченных крестиками местах с помощью перфоратора просверливаются отверстия нужного диаметра и необходимой глубины.

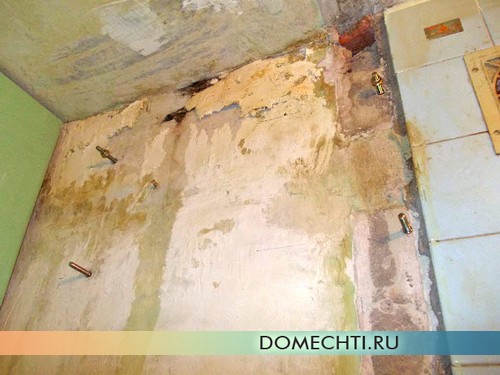

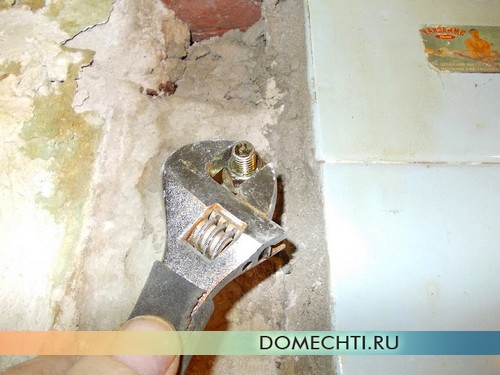

В просверленные отверстия вставляются анкерные болты и при помощи разводного или рожкового ключа зажимается с полной силой. В полной мере нужно зажать и затянуть все необходимые анкера.

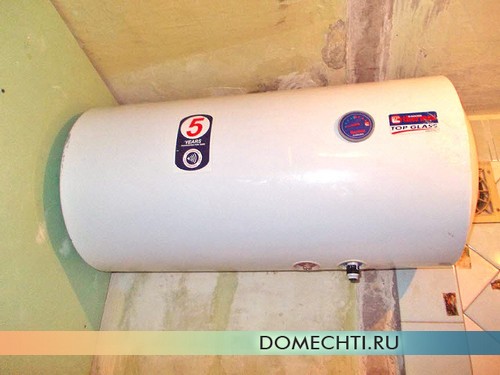

Дальше процесс происходит немного проще. С анкерных болтов свинчиваются гайки и одевается на них бак.

Самому повесить водонагреватель на приготовленные анкера, в силу его немалого веса, довольно сложно – вам понадобится помощник. Пока один человек придерживает водруженный на стену бак, другой наживляет гайки и затягивает их. Затягивать их нужно также очень сильно (что есть силы).

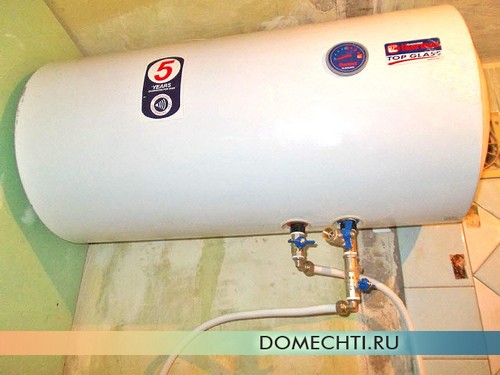

Подводка холодной и горячей воды к водонагревателю

Здесь все просто, главное не перепутать где вход холодной, а где выход горячей воды. Как правило, место подключения холодной воды на баке отмечается синим цветом, а горячей, соответственно – красным.

Чтобы совсем не запутаться, начать нужно с какого-либо одного подключения, например, с подачи холодной воды. На патрубок, выходящий с водонагревательного бака, наматываем паклю, смазываем ее силиконом или унипаком, после чего накручиваем тройник. На тройник с боковой стороны устанавливаем кран – это будет аварийный слив водонагревателя (предназначенное производителем сливное отверстие слишком мало, и чтобы слить через него бак понадобится не один час).

Теперь на нижнюю часть тройника монтируется сбросной клапан – это защита от избыточного давления и перегрева воды. Установить его нужно стрелкой вверх – одновременно, этот клапан не дает холодной воде вытекать из бойлера в случае исчезновения ее в центральном водопроводе. Ну и, конечно же, отсекающий кран, устанавливаемый в самом низу конструкции.

Это все, что нужно сделать на этом этапе. Дальше устанавливается резьбовой переходник и при помощи трубы подключается к квартирному водопроводу.

Теперь горячая вода. Здесь кроме отсекающего крана больше ничего не нужно. Сразу после него через резьбовой переходник бак подключается к горячему трубопроводу квартирной разводки.

Как подключить накопительный водонагреватель к сети

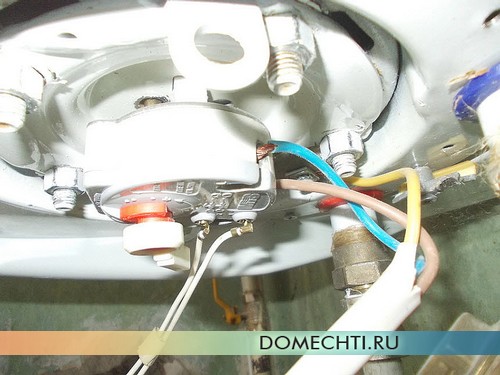

Электропроводка является неотъемлемой частью прибора, которая оказывает немалое влияние на работоспособность практически любого водонагревателя. Именно от правильного подключения электрики зависит долговечность работы бака и в первую очередь ваша безопасность. Здесь важно усвоить одно – водонагреватель является очень мощным потребителем электроэнергии, поэтому его подключение должно выполняться соответственным образом.

Во-первых, для подключения бойлера должен использоваться кабель сечением минимум 2,5 квадрата. Во-вторых, должна быть установлена соответствующая защита – автоматический шестнадцати амперный выключатель подойдет в самый раз. В-третьих, подключение ветки водонагревателя должно выполняться непосредственно от электрического щитка, как можно ближе к квартирному счетчику электроэнергии.

Большинство производимых нашей промышленностью водонагревательных баков имеет уже готовый подключенный провод, снабженный электрической вилкой. Тем не менее, это еще не означает, что его можно включить в обыкновенную квартирную розетку. Если уж подключать таким образом бак, то нужна отдельная, специально сделанная с учетом всех выше описанных требований, розетка.

Вот в принципе и все, процесс установки и подключения водонагревателя закончен. Теперь можно наполнять бак водой и пользоваться благами цивилизации. Не забывайте только о периодическом техническом обслуживании, которое сводится к регулярной чистке бака (хотя бы раз в год) и замене анода.

Автор статьи Сергей Голиков
