Как сделать ревизионный люк «невидимка» в ванной комнате своими руками

Просматривая глянцевые журналы по дизайну помещений, вам наверняка захочется, чтобы и ваша ванная комната была такой же идеальной, чтобы в ней не было заметно ни одной трубы, проводов, арматуры и прочих коммуникаций. Но как все это спрятать, чтобы при необходимости иметь легкий доступ и не повредить ремонт? Выход есть – сантехнический люк-невидимка, так называемый ревизионный люк для ванной, который чаще всего замаскирован под кафель.

Заказать монтаж люка ревизионного можно у специалистов, но если у вас есть навыки ремонтных работ и вы хотите сделать его своими руками, то предоставленная ниже информация вам будет подсказкой и пошаговой инструкцией.

Потайной ревизионный люк – удобно и эстетично

Приступая к ремонту в ванной комнате, большинство людей предпочитают скрыть все технические коммуникации, необходимые для полноценного функционирования сантехнического оборудования. Если с электропроводкой, разводкой водопровода и канализации в этом плане проблем обычно не возникает, то вот их центральные стояки, на которых порой даже в изобилии установлена запорная арматура, счетчики воды, всевозможные фильтры и редукторы давления, вызывают массу проблем. Весь вопрос в том, чтобы сделать эти стояки невидимыми и, в то же время, обеспечить к ним беспрепятственный доступ в случае аварийного ремонта того или иного водопроводного элемента.

Задача не из легких. Но в тоже время, на вооружении у современных мастеров имеется не один способ решения этой проблемы. И все они сводятся к тому, что трубы просто зашиваются гипсокартоном или пластиком – оставляют лишь небольшое квадратное отверстие для доступа к кранам и счетчикам. Выполнять какие-либо ремонтные работы в таких отверстиях практически невозможно. Зачастую такую обшивку приходится просто-напросто демонтировать и по окончании работ восстанавливать. Если быть точным, то, монтируя ревизионное отверстие размером 200Х200мм, вы занимаетесь самообманом.

Другое дело – так называемый полноценный ревизионный шкафчик – люк, имеющий открывающуюся дверку размером 400Х600мм (это габариты двух стандартных кафельных плиток). Понимаете, о чем идет речь? Вот именно, предлагаем сделать полноценную дверку большого размера и обложить ее кафелем. В результате мы получим практически невидимую систему, позволяющую оставить доступ к инженерным коммуникациям свободным и удобным для выполнения практически любых ремонтных работ. Это и называется сантехнический ревизионный люк «невидимка».

Сантехнический ревизионный люк невидимка

Сантехнический ревизионный люк невидимка

Установка ревизионного люка своими руками

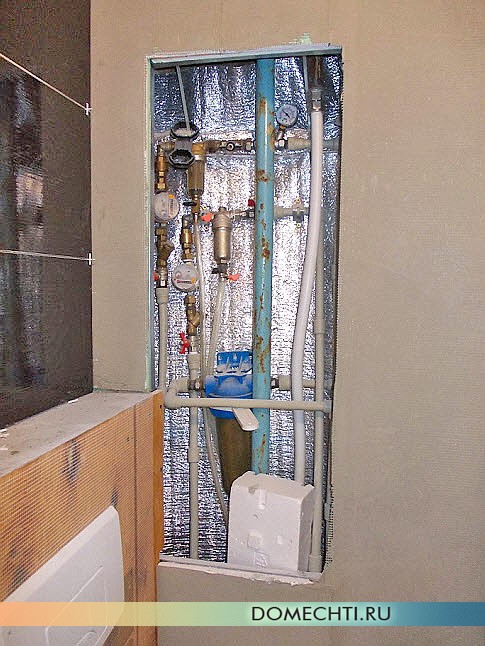

Первое, что нужно сделать на начальной стадии ремонта, так это сформировать стену, за которой и будут спрятаны все необходимые коммуникации. Если речь идет о нише в квартире, то ее нужно попросту зашить влагостойким гипсокартоном, оставив при этом отверстие необходимого размера. Здесь вам придется залезть в дебри математики и правильно рассчитать местоположение ревизионной дверцы люка – ее края должны четко совпадать со швами укладываемой плитки. Только так вы сможете сделать дверку наименее заметной.

размеры ревизионных люков

Размер ревизионного люка под плитку

Рассчитав и разметив начало первого ряда кафеля относительно положения будущей ревизии, приступаем к укладке плитки в ванной – лишь когда плитка будет уложена полностью, можно приступать к монтажу самой дверки.

Для этого понадобится:

  • кусок влагостойкой фанеры или osb плиты, вырезанный по размеру закрываемого отверстия;
  • пара мебельных навесов;
  • механизм Push-системы (он позволит открывать дверку одним нажатием на нее);
  • капроновая армировочная сетка;
  • клей ПВА;
  • клей для кафеля.

Для начала вырезанный кусок фанеры или osb нужно установить в сформированном проеме. Здесь понадобятся навыки сборки мебели. В самой дверце, примерно на расстоянии 100мм от обоих краев, высверливаем посадочные отверстия для мебельных навесов. Прикручиваем их к фанере, после чего при помощи карандаша и рулетки переносим местоположение их ответных частей на раму ревизионного отверстия, выполненную, кстати, из того же osb или фанеры, и крепим ответные части навесов.

Монтаж люка ревизионного своими руками

Монтаж люка ревизионного своими руками

Если навесы прикручены правильно, то установить двери на место не составит труда практически ни у кого. Все предельно просто – вам предстоит закрутить по два винта на каждом навесе, которые одновременно являются и регулировочными. Все основные регулировки мебельных петель лучше выполнять уже после укладки кафельной плитки на дверку ревизионного люка. А сейчас можно ограничиться примерной регулировкой – достаточно того, чтобы было свободное пространство по глубине для укладки кафеля и зазоры для свободного открывания дверей.

ревизионные люки под плитку

Сантехнический ревизионный люк под плитку

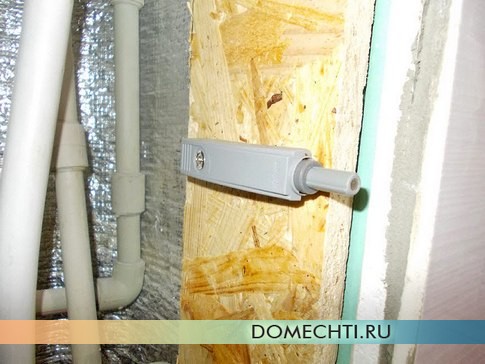

Дальше стоит заняться механизмом push-системы. Здесь проблем вообще не должно возникнуть. В закрытом положении дверки отмечаем ее нужное положение закрывания – одновременно эта система является и упором, который не позволяет дверкам закрыться глубже, чем требуется. Теперь с учетом толщины дверок фиксируем механизм push-системы при помощи обыкновенных саморезов по дереву небольшого размера – думаю, проблем с подбором необходимой длины самореза не возникнет ни у кого. Проверяем работу механизма, и если все действует как следует, начинаем подготовку дверок к укладке кафельной плитки.

установка ревизионного люка

Установка ревизионного люка своими руками

Как вы понимаете, просто так, без дополнительных действий, кафель ни за что не захочет приклеиваться на деревянную поверхность.

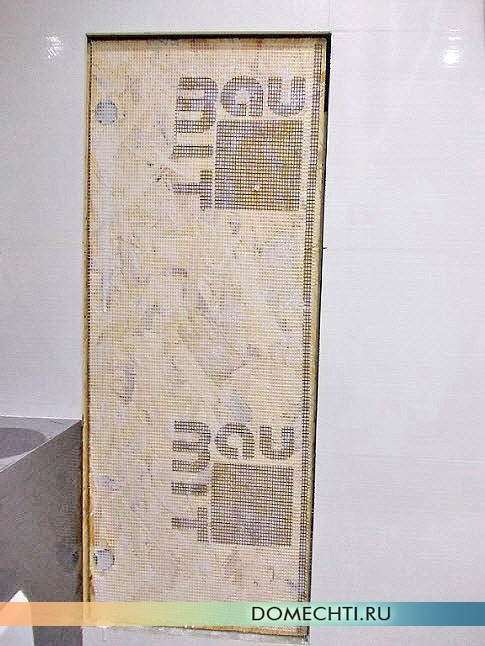

Чтобы зафиксировать плитку на дереве, предварительно на поверхность дверки нужно наклеить капроновую штукатурную сетку.

Вооружаемся шпателем и густым клеем ПВА. Обезжирив и прогрунтовав деревянную поверхность, намазываем ее клеем и при помощи шпателя приклеиваем сетку. Минимум 12 часов клею нужно дать на высыхание – так что оставляем все дела и идем отдыхать. Плитку будем приклеивать завтра.

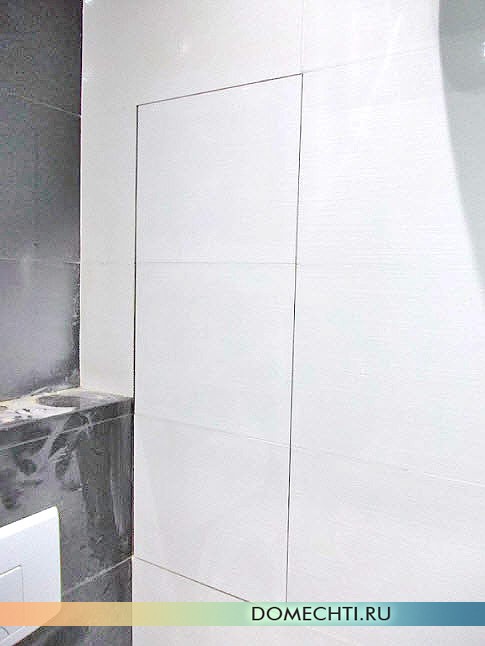

ревизионные люки невидимки

Ревизионный люк сантехнический "невидимка"

Если вы смогли отделать целую ванную комнату кафельной плиткой, то приклеить две-три кафелины на дверку для вас труда не составит. Здесь более важно четко подогнать размер укладываемой плитки, соблюсти толщину шва и плоскость. Немаловажным моментом является зазор со стороны установленных навесов – именно в этом месте могут возникнуть проблемы, даже если шов будет идеально выдержан.

Укладка плитки на дверцы ревизионного люка

Укладка плитки на дверцы ревизионного люка

Все дело в моменте открывания – почти сто процентов, что ваша дверка будет открываться максимум на несколько сантиметров. Дальше кафель на дверке просто упрется в кафель на стене. Так вот, чтобы избежать этой неприятности, на плитке, уложенной на стене, с ее тыльной стороны нужно снять фаску под 45º. А на плитке, расположенной на дверке, маленькую фаску нужно сделать на лицевой стороне. Только не под 45º, а немного меньше, так, чтобы не сильно испортить внешний вид шва.

Установка сантехнического люка ревизионного своими руками

Установка сантехнического люка "невидимка" своими руками

Вот в принципе и все, осталось совсем немного. Затереть нужные швы, при необходимости немного отрегулировать положение дверки и наслаждаться удачно  проделанной работой по монтажу ревизионного люка под плитку в ванной.

Автор статьи Сергей Голиков.

Не понравилосьНе оченьНормальноХорошоСупер (Голосов: 6)


Подвесные потолки своими руками
Ремонт кухни своими руками: основные этапы
Теплый пол под плитку – практические советы
Установка ванны своими руками – пошаговое руководство
Ковровая плитка: прогрессивное решение напольного покрытия для дома

Комментарии (6)

  1. Сергей | Среда, 17 Апрель 2013 в 16:01

    Смешно даже как то, каменный век просто.
    Если мастер предлагает Вам сделать «лючок невидимку» из osb или фанеры, то гоните этого горе мастера. Есть целая куча заводов выпускающие очень надежные и качественные люки под плитку с многолетней гарантией. Я скорее заплачу 3-5 тысяч за люк, чем буду через год собирать с пола поколовшуюся плитку и думать а что же мне теперь делать.

  2. Николай | Пятница, 07 Июнь 2013 в 05:56

    Сергей, предлагаемые размеры готовых люков далеко не во всех случаях могут подойти. Особенно, когда форма и/или размер не стандартны. И самодельный люк, как здесь описано, в такой ситуации может быть единственным верным выходом.

  3. Алексей | Четверг, 18 Июль 2013 в 18:57

    Николай, большинство современных люков под плитку, таких как Слава, Гиппократ-П являются универсальными. Т.е. не нужно заказывать люк точно в размер плитки, и Слава и Гиппократ-П позволяют наклеивать на люк плитку большую по размерам, чем сам люк, без подрезки плитки. Люк при этом нормально открывается и закрывается.

  4. Сергей | Воскресенье, 24 Ноябрь 2013 в 20:41

    Сергей, я тоже хотел поставить именно готовый люк, но 3-5 руб мнят кажется это просто обдиралово… А если руки растут от куда нужно то сделать самому- достойный вариант и недорогой особенно если люк нужен не один!

  5. Евгения | Среда, 27 Ноябрь 2013 в 10:34

    Недавно делали ремонт в ванной и тоже столкнулись с проблемой поиска такого ревизионного люка. Плитка у нас была нестандартного размера, к тому же в том месте где планировался люк были фризы — еще та задачка! К счастью нашли производителя, который изготавливает потайные люки под любой размер заказчика. :-)

  6. Дима | Среда, 09 Апрель 2014 в 16:10

    Разве мебельные петли могут выдержать такой вес?
